PCBA 功能测试
Project Case
智能红外感应洗手液机作为一种结合了家电技术和日化产品的智能设备，凭借其自动出液、无需接触、减少交叉感染风险等优点，被广泛应用于家庭环境，医疗机构，（商场、酒店、机场、车站、学校）公共场所等领域。为了确保产品正常使用，需要对其主控板进行一系列功能测试。
测试需求
通过对测试需求的详细解读，PTI公司目前标准设备PTI818S满足全部所需测试功能，所以本项目使用PTI818S进行方案实施。方案流程图如下：
项目为4连片，每片PCBA上有一个按键，治具上通过电磁阀接收软件命令控制四个支柱，模拟按键物理按压，进行系统综合判断。
通过治具上的挡块机构，模拟现实使用场景，自动触发红外感应功能，将数据传送给设备进行综合判断。

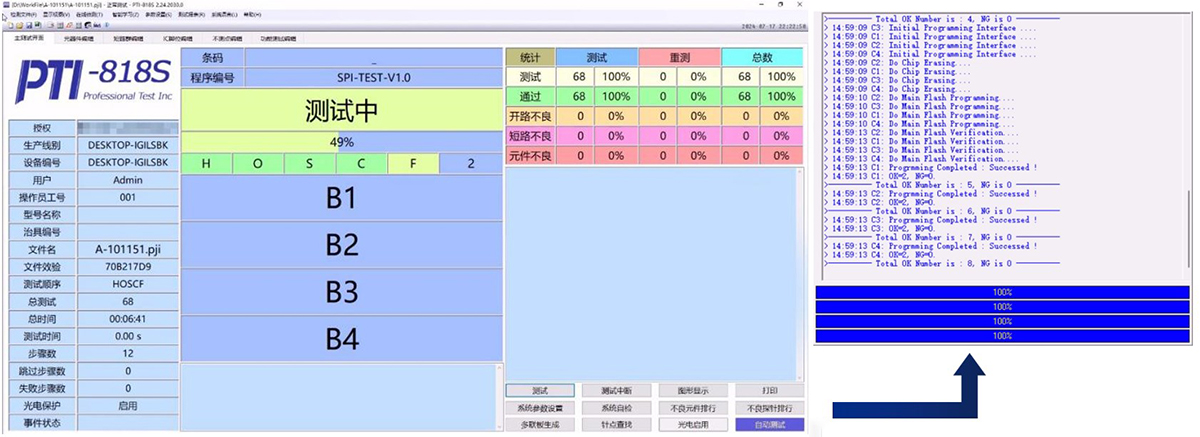

本项目需要进行烧录的芯片型号为msp430g2452，方案通过818S测试设备外挂烧录器，调用烧录指令进行程序烧录。
PTI-LED模块主要对LED的亮度，颜色（三基色：红、绿、蓝），亮度对比，闪烁频率等进行检测，其原理是将待测光源的光通过光纤过滤传导至LED测试模块上，再通过数据采集至设备实现自动测试。项目中，4连片共12个灯，选配12通道LED测试模块（支持定制）。
PTI818S supports the generation and export of test LOG data, which is convenient for data summary and later traceability, and supports the docking with MES system in the enterprise to realize intelligent management of the whole process.
| 对比维度 | 客户原始情况 | PTI测试方案实施后 | 结果 |
| 空间利用率 | ICT+烧录+FCT | PTI-818S | 由三个工站变为一个工站 |
| 人力成本 | 3 | 1 | 节省2个人工 |
| 测试效率 | 1min | 25s | 测试效率提升4倍 |
| 生产效率 | 80 | 480 | UPH提升6倍 |
| 质量控制 | 多工站易出错 | 流程简化，自动化程度高 | 减少人为干预，有利于提升产品质量的稳定性和一致性 |
| 灵活性与可扩展性 | 多工站独立运行 | 集成化工站，通用测试平台 | 设备通用，易于调整和优化 |
