在 PCBA（Printed Circuit Board Assembly，印刷电路板组件）电测领域，ICT（In-Circuit Test，在线测试） 和 FCT（Functional Circuit Test，功能测试） 是两种核心测试手段，二者从测试原理、目的到应用场景均存在显著差异，共同构成了 PCBA 从 “元件级验证” 到 “系统级验证” 的完整测试链路。以下从 7 个核心维度详细对比二者的区别，并补充实际应用场景与协作逻辑。

一、核心定义与测试目的：“查元件” vs “查功能”

测试目的是二者最本质的区别，直接决定了测试的设计逻辑和应用阶段。

测试类型	核心定义	核心目的
ICT（在线测试）	利用针床夹具接触 PCBA 上的测试点（Test Point），通过向电路注入微小信号，检测单个元件的参数及电路连接性的测试方法。“在线” 指测试时元件 “在线”（焊接在 PCB 上），但需与系统其他部分隔离（避免干扰）。	1. 元件级验证：确认元件是否 “焊对、焊好、性能合格”（如电阻阻值、电容容值、IC 是否漏焊）； 2. 连接性验证：检测 PCB 线路是否存在短路、开路、虚焊（如焊盘与元件引脚接触不良）； 3. 早期缺陷拦截：在 PCBA 组装初期（未接入系统前）发现基础缺陷，避免后续功能测试时 “定位困难”。
FCT（功能测试）	模拟 PCBA 的实际工作环境（如接入电源、信号输入 / 输出、负载），检测其是否能实现设计规定的 “完整功能” 的测试方法。“功能” 指 PCBA 作为一个 “功能模块” 的最终用途（如电源板的电压输出、控制板的信号响应）。	1. 系统级验证：确认 PCBA 在真实工况下的功能是否正常（如手机主板能否正常接收信号、家电控制板能否驱动电机）； 2. 性能指标验证：检测功能的 “质量”（如电源板输出电压的纹波、传感器信号的精度是否达标）； 3. 用户场景模拟：提前暴露 PCBA 在实际使用中可能出现的问题（如高低温下的功能稳定性）。

二、测试原理：“隔离检测” vs “模拟工况”

原理差异决定了测试的 “颗粒度”——ICT 聚焦 “局部元件 / 线路”，FCT 聚焦 “整体功能”。

1. ICT 的测试原理：“点对点的元件级检测”

ICT 通过针床夹具（根据 PCB 设计的测试点定制）与 PCBA 上的裸露测试点（如焊盘、过孔）接触，构建 “测试回路”，核心原理包括：

直流参数测试：对电阻、电容、电感、二极管、三极管等元件，施加直流电压 / 电流，测量其参数（如电阻的阻值、电容的充放电时间），判断是否与设计值一致（如 1kΩ 电阻实测为 990Ω±5% 即合格）；

开路 / 短路测试：向指定测试点注入小电流，检测相邻测试点间的阻抗 —— 阻抗无穷大则为 “开路”（如线路断裂），阻抗接近 0 则为 “短路”（如相邻线路焊锡连桥）；

IC 测试：通过 “边界扫描（JTAG）” 或 “专用测试向量”，检测 IC 的引脚连接性（如是否漏焊、虚焊）及基础逻辑功能（如是否能响应指令），但不测试 IC 的完整应用功能。

2. FCT 的测试原理：“全工况的系统级模拟”

FCT 不直接检测单个元件，而是将 PCBA 视为一个 “黑盒”，模拟其在终端产品中的工作状态，核心原理包括：

环境搭建：通过测试治具（如固定 PCBA 的夹具、连接接口的插头），为 PCBA 提供实际工作所需的条件（如输入电源 12V、信号源输入（如传感器的模拟信号）、负载（如电机、LED））；

信号交互：通过上位机（如电脑 + 测试软件）或专用测试设备（如示波器、万用表），向 PCBA 发送控制指令，同时采集其输出信号（如电机的转速反馈、显示屏的显示信号）；

功能判断：将采集到的 “实际输出” 与 “设计标准值” 对比（如设计要求输出 5V 电压，实测为 4.95V±0.1V 即合格），判断 PCBA 的功能是否达标。

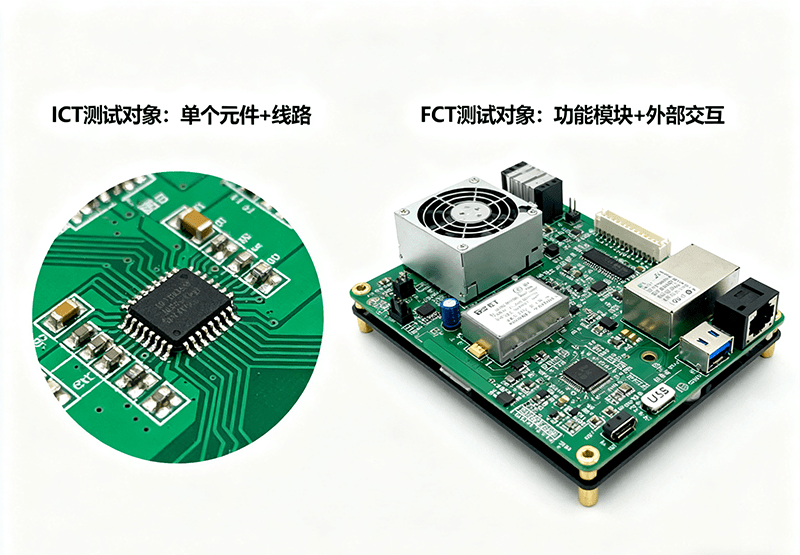

三、测试对象：“元件 / 线路” vs “功能模块 / 系统”

二者的测试对象直接对应 “组装阶段”——ICT 针对 “刚焊好元件的裸板”，FCT 针对 “可接入系统的功能板”。

测试类型	测试对象（PCBA 阶段）	典型检测内容
ICT	1. 单个电子元件（电阻、电容、IC、二极管等）； 2. PCB 线路（铜箔、过孔、焊盘）； 3. 元件与线路的连接（如焊锡质量）。	– 电阻阻值是否达标； – 电容是否漏液、容值是否正常； – IC 引脚是否虚焊； – 线路是否开路 / 短路。
FCT	1. PCBA 作为 “功能模块” 的整体（如电源模块、控制模块、信号处理模块）； 2. PCBA 与外部设备的交互（如与传感器、执行器的通信）。	– 电源模块是否输出稳定的 12V/5V 电压； – 控制模块是否能驱动电机正反转； – 信号处理模块是否能将模拟信号转换为数字信号； – 通信模块（如 USB、CAN）是否能正常传输数据。

四、测试设备与夹具：“通用针床” vs “定制治具 + 专用设备”

设备的 “通用性” 和 “定制化程度” 差异显著，直接影响测试成本和灵活性。

1. ICT 的设备与夹具

核心设备：通用 ICT 测试仪（如安捷伦、泰瑞达、PTI的 ICT 设备），硬件固定，可通过 “测试程序” 适配不同 PCBA；

核心夹具：针床夹具（定制化）—— 根据 PCB 的测试点位置，在绝缘基板上安装数百根 “测试探针”（直径 0.1-0.3mm），探针位置与 PCBA 测试点一一对应；

特点：设备通用性强（换 PCBA 只需换针床和测试程序），夹具成本中等（取决于探针数量，通常几千到几万元），调试周期短（1-3 天）。

2. FCT 的设备与夹具

核心设备：组合式设备，包括 “上位机（电脑 + 测试软件）+ 信号源 / 采集卡 + 专用仪器（示波器、万用表、功率计）”，需根据 PCBA 功能定制；

核心夹具：功能测试治具（高度定制化）—— 除固定 PCBA 外，需集成 “接口插头”（如 USB 接口、电源接口）、“模拟负载”（如假负载电阻、模拟电机），甚至 “环境模拟模块”（如高低温箱）；

特点：设备定制化程度高（不同功能 PCBA 需重新搭配设备），夹具成本高（复杂治具可达几万到几十万元），调试周期长（1-2 周，需编写测试软件逻辑）。

五、测试覆盖范围与缺陷检出率：“广而浅” vs “深而专”

二者的覆盖范围互补 ——ICT 覆盖 “所有元件 / 线路”，但漏检 “功能级缺陷”；FCT 覆盖 “功能场景”，但漏检 “隐性元件缺陷”。

测试类型	覆盖范围	能检出的缺陷	不能检出的缺陷
ICT	1. 所有焊接在 PCBA 上的元件（电阻、电容、IC 等）； 2. 所有设计了测试点的 PCB 线路。（注：无测试点的元件 / 线路无法检测）	– 元件错焊（如将 1kΩ 电阻焊成 10kΩ）、漏焊、虚焊； – 线路开路、短路、焊锡连桥； – 元件参数超标（如电容容值衰减、二极管反向漏电）。	– 元件 “功能性失效”（如 IC 引脚连接正常，但内部逻辑故障，无法实现运算功能）； – 多元件协作缺陷（如两个 IC 单独正常，但通信协议不匹配导致功能失效）； – 动态性能缺陷（如电路在高频下的信号干扰）。
FCT	1. PCBA 设计的所有功能场景（如电源输出、信号处理、通信）； 2. 功能的动态性能（如响应速度、稳定性）。	– 功能失效（如电源无输出、电机不转）； – 性能不达标（如输出电压纹波过大、信号传输延迟超标）； – 多元件协作缺陷（如控制逻辑错误）；- 环境适应性缺陷（如高温下功能不稳定）。	– 无功能影响的元件缺陷（如某个电阻阻值轻微超标，但不影响整体功能）； – 未覆盖的功能场景（如测试未模拟 “低电压启动”，则无法检出该场景下的缺陷）； – 隐性线路缺陷（如线路存在微小裂纹，常温下正常，振动后开路）。

六、测试成本与效率：“低成本、高效率” vs “高成本、低效率”

成本和效率的差异，决定了二者在量产线中的 “测试顺序”——ICT 前置（快速筛选），FCT 后置（精准验证）。

测试类型	单次测试时间	设备 / 夹具成本	人力成本	适用场景
ICT	短（通常 3-30 秒 / 块）—— 无需复杂信号交互，仅点对点检测	中 —— 设备通用（可复用），夹具成本中等	低 —— 自动化测试，仅需人工上下料	量产阶段（需快速筛选大量 PCBA，拦截基础缺陷）
FCT	长（通常 30 秒 – 5 分钟 / 块）—— 需模拟工况、等待信号响应	高 —— 设备定制化，夹具复杂（含负载、接口）	中 —— 需调试测试软件，部分场景需人工判断（如显示屏显示是否正常）	量产抽检、小批量试产、成品测试（验证最终功能）

七、测试阶段：“组装中期” vs “组装后期 / 成品”

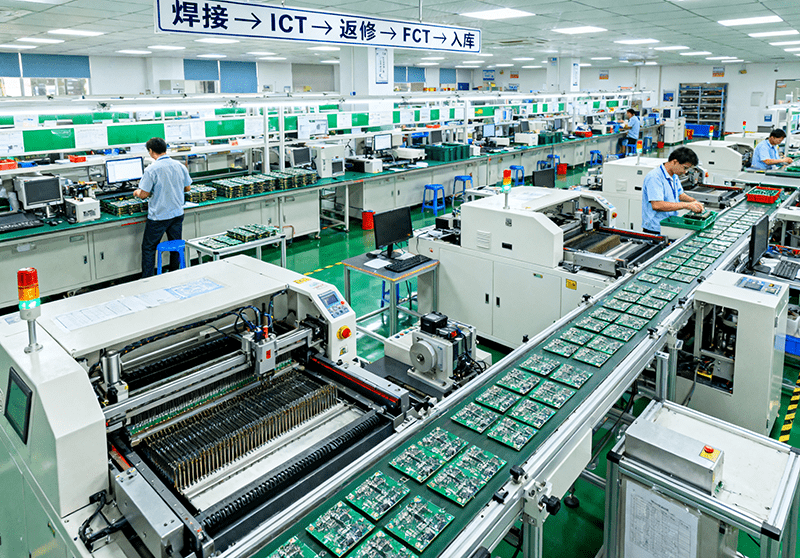

在 PCBA 生产流程中，二者的测试顺序固定，形成 “先修后测” 的高效链路：

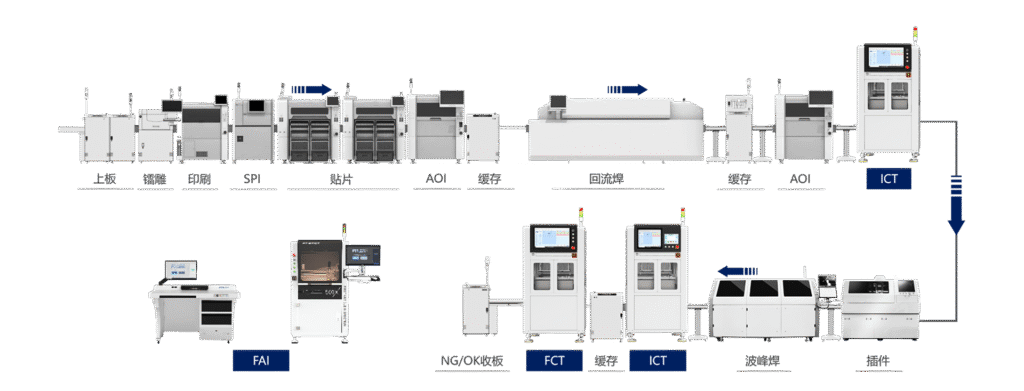

SMT 贴片 / 插件焊接 → ICT 测试 → 返修

PCBA 刚完成元件焊接（无外壳、无外部连线），先通过 ICT 快速检测 “焊错、漏焊、开路 / 短路” 等基础缺陷，对不合格品立即返修（如补焊、更换错件），避免带着基础缺陷进入后续工序（减少 FCT 阶段的无效测试）。

组装外壳 / 接入外部部件 → FCT 测试 → 成品出厂

PCBA 完成所有组装（如装入外壳、连接传感器 / 执行器），再通过 FCT 模拟实际使用场景，验证其 “最终功能” 是否达标，合格后才能出厂。

总结：ICT 与 FCT 的核心差异对比表

对比维度	ICT（在线测试）	FCT（功能测试）
核心目的	元件级验证（焊对、焊好）、线路连接性检测	系统级验证（功能正常、性能达标）
测试原理	针床接触测试点，检测单个元件 / 线路参数	模拟实际工况，检测整体功能输入输出
测试对象	单个元件、PCB 线路	PCBA 功能模块、与外部设备的交互
设备夹具	通用测试仪 + 定制针床（成本中、周期短）	定制设备 + 功能治具（成本高、周期长）
缺陷检出范围	错焊、漏焊、开路、短路、元件参数超标	功能失效、性能不达标、多元件协作缺陷
测试效率	高（3-30 秒 / 块）	低（30 秒 – 5 分钟 / 块）
适用阶段	PCBA 组装中期（刚焊完元件，未装外壳）	PCBA 组装后期 / 成品（完成所有组装）

简言之，ICT 是 “体检中的血常规”，快速排查基础健康问题；FCT 是 “体检中的功能 CT”，精准验证整体器官功能。二者相辅相成，缺一不可 —— 缺少 ICT 会导致 FCT 阶段 “缺陷定位困难”（分不清是元件问题还是功能问题），缺少 FCT 则无法确保 PCBA 在实际使用中正常工作。
